Tatze pedálok TWO-FACE kompozit platform

Optimális hatékonyság emelkedőn és maximális biztonság lejtőn!

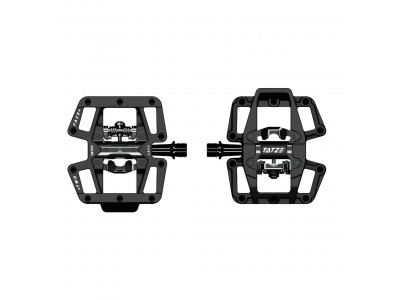

A TWO-FACE Kompozit pedál rendkívül erős platformpedál és egyben hatékony pedál.
A 10, célzott osztású csap óriási tapadást biztosít, de a zár oldalán is gazdag kapcsolat van a pedál és a cipő között.

A hatásos terület optimalizálása érdekében a lapos oldalt 2,5°-kal elfordítják, ami a kulcspontokban 5 mm-rel növeli a magasságot.

Kombinált pedál esetén különösen fontos a határozott oldalválasztás. A TWO-FACE semleges súlyeloszlású, így a pedál nem forog automatikusan, ha leveszi a lábát a pedálról. Amikor ismét ráteszi a lábát a pedálra, a pedál ugyanaz az oldala/funkciója vár rád.

A kiváló minőségű anyagok és gyártási folyamatok kiválasztásának köszönhetően a TWO-FACE kompozit pedálok rendkívül tartósak.

Specifikáció dióhéjban:
Lapos oldal 10 tűvel (szél.: 100 mm, hosszúság: 107 mm)
Oldalsó lábzárral (Sz: 63 mm Ho: 97 mm)

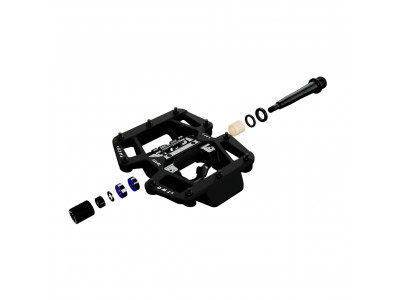

Pedáltest: üvegszál erősítésű, hőre lágyuló műanyag
Acél tengely
Csapágy: 1x csúszócsapágy + 2x golyóscsapágy
Tömítés: 2x tömítés dupla nyelvvel + zárókupak
Súly: 436 g

Tirolban/Ausztriában kifejlesztve és tesztelve!

Használati utasítás a Tatze pedálokhoz

A) Csatlakoztassa a pedálokat a hajtókarhoz
A jobb oldali pedál az óramutató járásával megegyező, a bal pedál pedig az óramutató járásával ellentétes irányban csatlakozik.
1. Enyhén kenje be zsírral a pedálok menetét.
2. Csatlakoztassa a tengelyt a menetes hajtókarhoz, és húzza meg a pedált 33 Nm nyomatékkal egy 6 mm-es imbuszkulccsal.

B) Lábpedálokhoz:
Kick-on bőröndök felszerelése - A jobb és bal oldali bőröndök azonosak.
1. Enyhén kenje be zsírral a csavarmeneteket.
2. Használjon 4 mm-es imbuszkulcsot a szárak rögzítéséhez a cipőhöz.
3. Húzza meg a csavarokat 7 Nm nyomatékkal.

C) A cipő csatlakoztatása a pedálokhoz
A csatlakozási nyomás beállítása a pedálon található. Használjon 3 mm-es imbuszkulcsot a csatlakozási nyomás beállításához.

1. A nyomás növelésével, a csavart az óramutató járásával megegyező irányba forgatva (+), a cipő szorosabban rögzíthető a pedálhoz, de megnehezíti a cipő be- és levételét a pedálról.
2. A nyomás csökkentésével, a csavart az óramutató járásával ellentétes irányba forgatva (-) a cipő lazább rögzítését éri el a pedálon, ami megkönnyíti a cipő csatlakoztatását és leválasztását a pedálról.
3. Csatlakoztassa a cipőt a pedálhoz úgy, hogy a csomagtartót a lábpedál testébe nyomja.
4. Csatlakoztassa le a cipőt a sarok csavarásával (a kerékpár felé). Kritikus helyzetben a cipő az ellenkező irányba is leválhat. Ha korábban nem használt lábpedált, gyakorolja kellőképpen biztonságos használatát. Győződjön meg arról, hogy a nyomás beállítása a legalacsonyabb. Álljon/üljön a kerékpáron úgy, hogy egyik lábával szilárdan a talajon van, a másik lábával pedig gyakorolja a cipő be- és levételét a pedálról. A helyszíni gyakorlás után menjen egy kisebb forgalmú területre, és gyakorolja a bekapcsolást és a kikapcsolást lassú vezetés közben, amíg el nem sajátítja a mozgást.
5. Ha vezetés közben elveszíti egyensúlyát, előfordulhat, hogy a cipő nem válik le automatikusan. Ha már meg tud jósolni egy ilyen helyzetet, előzetesen válassza le a cipőt a pedálról.
6. Ha nagyon lendületes a lovaglás, előfordulhat, hogy a sarok éles mozgása közben véletlenül lekapcsolja a cipőjét a pedálról, ami miatt leeshet a kerékpárról. A helyzet elkerülése érdekében növelje az ízületre nehezedő nyomást olyan szintre, amely megfelel a képességeinek.

FONTOS! A nyomásnak azonosnak kell lennie mindkét pedálon. Az alacsony nyomás ajánlott kezdőknek és kerékpárosoknak, akiknek gyakran kell levenniük a cipőt (például nagy forgalom esetén). A csavarok nem lehetnek túl lazák vagy túl szorosak. A túlfeszítés károsíthatja a menetet, az elégtelen meghúzás pedig a csavar kiesését okozhatja.

Azonosítószám: 17823
